偏光顯微鏡之“平像場物鏡”
發布人：shpuda發布時間：2014/2/27
一般顯微物鏡由于沒有校正場曲(xp )，所成的像位在一個曲面上，因此在同一平面上不可能得到整個視場清晰的像，對人眼直接觀察的偏光顯微鏡可以用調焦的方法，觀察視場內不同位置的像來彌補，但是對用于照相或攝像的偏光顯微鏡來說，就不可能獲得整個視場的清晰圖像。因此高級偏光顯微鏡要求顯微物鏡能在一個像平面上清晰成像，這就要求物鏡校正場曲、像散、垂軸色差等各種軸外像差，這樣的顯微物鏡稱為“平像場物鏡”。

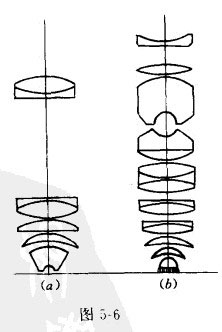

為了校正場曲，物鏡中必須加入具有負光焦度的彎月形厚透鏡，整個物鏡的結構和一般物鏡相比要復雜得多，圖5-6(a)為一個中倍的平像場顯徽物鏡，它的場曲主要依靠第一個彎月形厚透鏡來校正的，圖5-6(b)為一個高倍的浸液平像場物鏡，它的場曲是依靠中間的兩個彎月形厚透鏡來校正的。
平像場復消色差物鏡
在研究用高級偏光顯微鏡中，既對成像質量的要求特別高，又要求整個視場同時清晰。平像場復消色差物鏡就是為了滿足上述要求而發展起來的，它的結構型式基本上和平像場物鏡相似，但必須在系統中使用特殊光學材料，以校正二級光譜色差。平像場復消色差物鏡是當前顯微物鏡的發展方向。
